- Commodity name: JD-M33 型输出模块
JD-M33 Output module
JD-M33 型输出模块满足国家标准 GB 16806-2006《消防联动控制系统》的要求。通过本模块控制一些现场无需反馈状态信号的受控设备如：警铃、声光警报器等。采用电子编码，占一个回路地址。
主要特点
● 二总线，无极性。
● 电源线，有极性。
● 占一个地址点，采用电子编码方式。
● 两个单色指示灯，显示状态。
● 可输出一路 DC24V 电压信号和一路无源常开接点。
● 具有线路故障检测选择功能。
● 电源线断电、输入线短路、输出线短路或断路时，模块返回故障信号 -
-
类型
输出模块
指示灯
模块动作-红色灯
模块故障-黄色灯
工作电压
电源总线:DC24V(DC18V-26V) ；二总线：DC 14V-24V
工作电流
电源总线:<15mA（静态）；二总线:<0.5mA ；电源总线:<40mA(启动)
输出信号参数
有源：DC24V/2A
安装方式
配合本公司底座，插拔式，简便

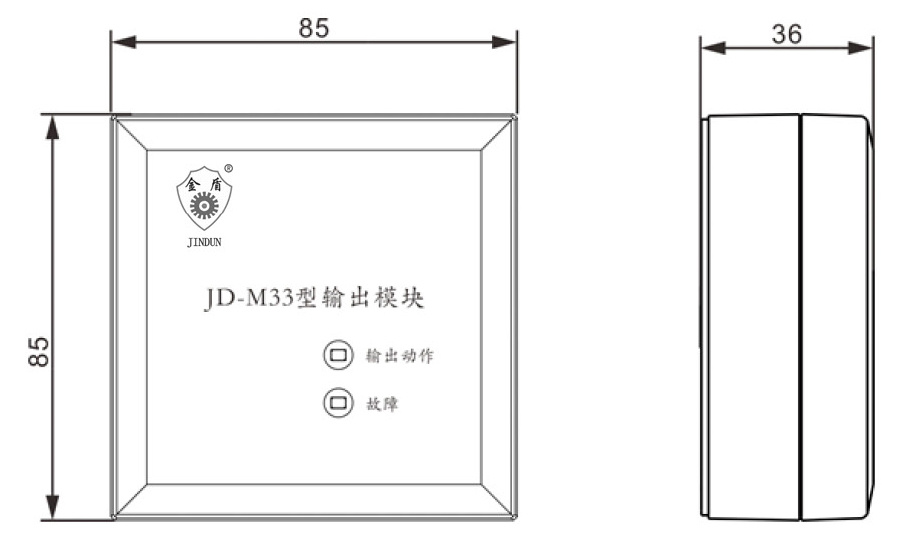

尺寸
长85*宽85*厚36
重量
0.08kg±0.01kg
